目前市售防水最深的機械潛水錶 : ROLEX DEEPSEA Sea Dweller(116660)，防水3900m
飽和潛水示意圖
一般的水肺潛水，大概僅能到水下120米以內，作業時間一小時內；但是為什麼手錶會出現防水300m、500m甚至1000m以上的情形呢?這是因為飽和潛水人員有此深度需求。飽和潛水和一般的水肺潛水不同，潛水員需先在加壓生活艙內等待體內血液中的氣體達到飽和(加壓到和艙外深海的壓力一致)，之後再出艙工作，期間回生活艙都不需再減壓，等到要返回陸地生活再經由一次性減壓。這個理論是由美國海軍潛水生理學家Bond於1957年提出「飽和潛水」的觀點，就是創造出一種環境和條件，使潛水員在高氣壓下長時間暴露，體內各組織體液中所溶解的惰性氣體達到完全飽和的程度，使潛水員可以長期停留在高氣壓下幾天乃至幾十天(最高約28天)，待預定作業任務完成後，一次減壓出水。這就像一隻盛滿了水的杯子，它的含量達到了極限，再加一滴也是不行的，無論把水龍頭再開多長時間，效果都是一樣的。生活艙內供潛水員使用的空氣是氦氧混合氣體，雖然空氣是由氮氣、氧氣混合而成，但是因為氮氣本身有麻醉作用，尤其是使用壓縮空氣進行潛水活動，水深超過三十米容易出現氮氣昏迷，所以在高壓環境使用的氣體是由氦氣、氧氣混合而成。因為氦氣的分子小，甚至小於水分子許多倍，潛水員長期生活在生活艙中，氦氣可能在外界高壓下進入手錶，在深海中氦氣進入錶殼內，會使得錶內壓力相同於外界高壓而維持壓力平衡，一但潛水人員上升時，將形成錶殼內部比外部壓力高。1966年日本就發生過潛水人員，在結束350米深海潛水作業時，於上昇過程中錶殼爆開的慘劇。自此，各品牌高階潛水錶便開始積極重視氦氣的重要性，所以各自開發了一系列對抗氦氣的方式。目前對抗氦氣的方式有以下數種 : (一)排氦裝置法 : 又分為自動排氦及手動排氦 (二)完全密閉法 (三)灌注液體法等三種，以下將簡單為各位陸續介紹。
Ref.http://www.twwiki.com/wiki/%E9%A3%BD%E5%92%8C%E6%BD%9B%E6%B0%B4 ; http://news.sina.com.hk/news/20140113/-9-3164200/1.html ; http://www.sportime.com.tw/post1.html
ROLEX 1665 Sea Dweller
自動排氦閥門圖解
(一)排氦裝置法
自動排氦(具排氦閥門) : 全世界第一隻具有排氦裝置的錶款是ROLEX的1665(1971年上市)，搭配有自動排氣閥門(還有著名的泡泡背底蓋Bubble Back)，可以讓氦氣於上升期間，因為內部壓力大於外部壓力，所以可以自行推開排氦閥門，讓內外壓力平衡。目前市售防水深度最深的機械錶為ROLEX的116660 DEEPSEA Sea Dweller暱稱水鬼王，防水達到3900m，為潛水機械錶中的王者。而平價腕錶則以BALL的DEEPQUEST 3000m為箇中翹楚(定價:114,800)，本錶殼由整塊鈦金屬製成，錶殼沒有背蓋採上開式設計，藍寶石玻璃也厚達5.3mm，搭配流線型龍頭，真的是霸氣十足。
Ref.http://www.christopherward.co.uk/heliumreleasevalve.html ;
http://spiral.my-magazine.me/main/newWatch/view/12121
BALL DEEPQUEST 3000m
自動排氦(不具排氦閥門) : IWC OCEAN2000(PORSCHE Design and IWC 合作設計製造)，利用錶殼中的金屬墊片，並配備厚達3.2mm的藍寶石玻璃，金屬墊片可以防止錶殼因熱膨漲而影響錶殼的緊密度，並且確保在爬升過程中可以透過此構造有效排氦，所以不須排氦閥門，此獨特的結構設計目前還沒有其他家製作。
Ocean 2000內金屬墊圈(含外框共有四層)
IWC Aquatimer 2000m
Ref.http://www.r-l-x.de/forum/showthread.php/60794-IWC-Ocean-2000-Einblicke-in-den-L%C3%BCnettenmechanismus ; http://www.acejewelers.com/nl/blog/2014/01/iwc-aquatimer-2014-2000-iw358002-galapagos-iw379502-charles-darwin-iw379503-bronze/

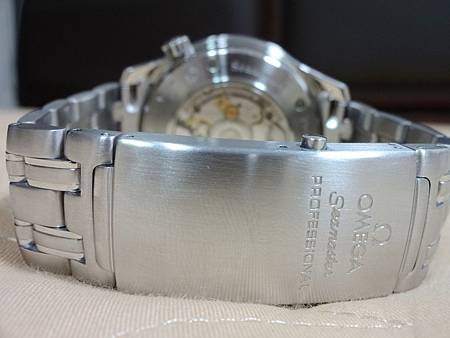

手動排氦 : 潛水錶中另一個經典系列是OMEGA的SEAMASTER，其中的300m的專業型(有石英、機械兩種機芯；而且全系列有大三針、計時、GMT等錶款)才配備有手動排氣閥門(10點鐘位置)，潛水完畢後於減壓腔內時自行旋開，忘了旋開玻璃還是有爆裂危機；更麻煩的再次潛水時還需要記得旋緊才能確保防水，不然浸水比爆裂更有危險，所以我覺得OMEGA這個機制根本是脫褲子放屁的做法，非常不實用且麻煩，但是兩顆龍頭確實讓人有專業和帥氣的扎實感覺。
Ref.http://forums.watchuseek.com/f2/helium-escape-valve-question-s-754579.html
手動排氦閥門圖解
海馬同軸GMT機械錶
海馬300m石英錶
(二)完全密閉法 : 如果讓氦氣進入錶殼內，會在上升期間造成錶殼破裂，所以不讓氦氣進入錶內便可以杜絕此一問題。目前採用完全密閉法的錶款為SEIKO MARINE MASTER系列，Marine Master系列使用SEIKO專利的L型防水膠圈，可以和錶殼內緣幾乎密合，且採取無背蓋式設計，減少錶殼開口，並將錶面玻璃加厚，幾乎可以達到完全氣密和水密的效果，不讓氦氣進入(非常少量)，維持錶殼內緣壓力恆定，所以上升期間內外壓力不至於差異過大，便可以達到防氦且高度防水的效果(個人覺得此方法最為有效，可惜目前SEIKO的潛水錶最高深度為1000m，其實已經堪用，因為人類潛水的最深紀錄是720m而已)。
Ref.http://www.seiko-watch.co.jp/psx/concept/special/deepsea.php
SEIKO Marine Master SBDX001
(三)灌注液體法 : Sinn 403Hydro將液態矽(矽油)灌入錶殼中，利用液體不可壓縮原理，可以達到5000m防水，加上矽油本身不容易溶入氣體，所以可以避免氦氣入侵。本錶是德國GSG-9特種部隊配置錶，並經歐洲European Diving Instrument Standard 測試通過防水測試，數據上可達6000m~12000m，而指針和時針都泡在液態矽中, 能在任何角度閱讀時間，非常神奇；配備可活動不銹鋼底蓋，可以隨著液態矽熱漲冷縮，設計精良。可惜的是僅能配備石英機芯；本錶因機芯泡在矽油中，換電池不方便(須回德國原廠更換)，所以配備具有7年壽命的超長效電池，在電力用盡的前3個月，秒針會以兩秒一跳來告知使用者，需要回原廠接受服務了。
Ref.http://sinn-hattori.jp/catalog/museum/403_hydro.html ;
SINN 403 Hydro 5000m
以上介紹了多種高階潛水錶的防氦方式，我覺得各有利弊，但是針對一般人，頂多僅會使用水肺潛水，潛水多在100m以內，防水300m早就足夠，更不需要排氦裝置，又不是深海作業人員。防水1000m、2000m、3000m甚至4000~5000m都是數據上的差異，有多少人有機會潛入這麼深的海底呢?但是擁有一支ROLEX 116660水鬼王、116600新海使或是IWC Aquatimer 2000，卻是很多男人的夢想，誰不徜徉或夢想者，能成為遊歷七海的血性男兒呢!男性錶迷朋友阿，如果您還沒有潛水錶，不要遲疑，感快去買一支吧!!!!
